AFV CLUB 1/350 成功級飛彈巡防艦(雄三裝備型)




我始終覺得自己粗手粗腳不是作船模的料, 不奢望能夠把船模做到多好,所以多半作的都是些潛艦還有外型相對簡單的匿蹤艦,原本怎樣也沒想說會來作這東西



AFV CLUB跟韓國ACADEMY合作,借來了美軍派里級巡防艦塑膠零件,加了一點東西就把他包裝成國軍的成功級了,但是這套件本身配合就不是很好,追加的改套也有很多毛病,如那個雄二飛彈就整個比例失真,所以這次的案子委託者臨時說想要加裝雄三, 確實多少吊到了一點我的胃口, 這種神秘兮兮的新型飛彈裝備真的激起了我的製作慾  (雖然說早在05年我還在船上服役的時候,就曾經於港內看到成功級改裝這東西的狀況了), 於是 一頭熱的卯起來作,自己忍不住買了些額外的蝕刻片,東加西加的大幅超越了原先預定的費用規格,完全是賠本製作只求一個自己爽,再一次證明我果然不是當商人的料。



這幾年多次敦睦艦隊參訪的時候我就已經拍了不少雄三的照片,更利用機會偷偷摸摸的以手比劃丈量,抓了一下概略尺寸,而且作成1/350大小的東西其實很多細部都得誇大,因此只需要很粗略的外部尺寸而已,細部都可以憑感覺隨便來作,所以建起3D檔倒是頗輕鬆。

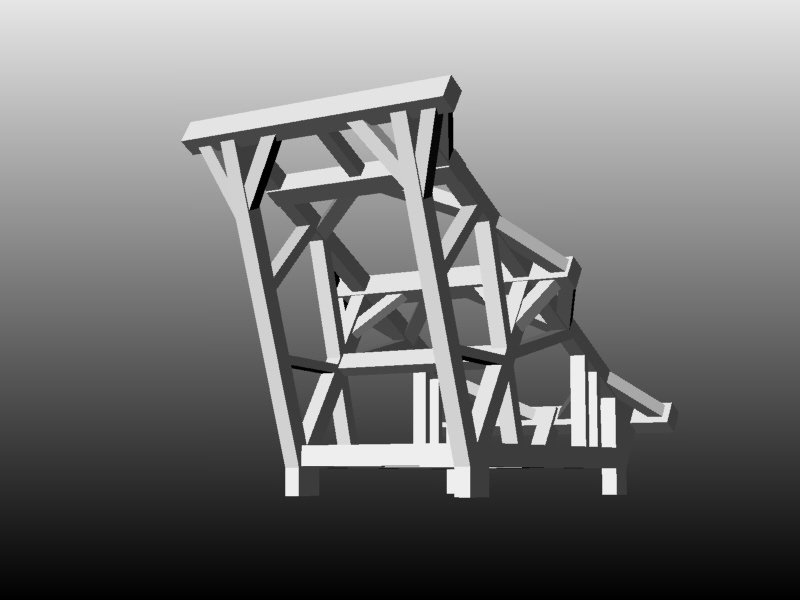

不過也只有雄二雄三彈箱比較好作而已,發射架本身就問題多多







因為這東西結構出奇的複雜,形式種類還有對應方式也都不明,找不到多少的資料可參考,更要顧慮到量產以及玩家製作上的難點,原本想最適合的方式應該是作成蝕刻片,但是預計生產的量不夠外包,自己作的設備跟技術又還不完整.......幾經考量之後只能選擇妥協,一併採用RP輸出,將他大幅簡化作成一體成型的實心構造,僅使用浮雕方式來表現支架結構





AFV CLUB給的40砲樹脂零件形狀比例也不對,所以乾脆也一併改掉重作


沒想到一開始不放在眼裡的這砲塔也讓我搞了好幾天呢...






畫完圖接著是去找廠商估價要來作RP成型,這部分廠商加工能力的篩檢還有的溝通聯絡以及檔案格式設定又是花了不少時間才ok,真的是有超多眉角要學的...(中間還遇上離奇的樣品包裹寄丟事件,跑了好幾次郵局才找回來)



收到東西時又是讓我嚇了一大跳,原來我找的這家廠商用的支撐材是這種象果凍一樣Q軟的材質...





第一次見到這種支撐材,以前看過的是像勒條或鷹架一樣的,沒想到還有這種奇怪的軟支撐物XD
不過這是因為我要節省成本,所以廠商就說讓我自己清理支撐材才會見到的





清除之後的零件噴上補土來看,果然表面都還是有細微的年輪(積層)紋路,這也是目前RP輸出躲不掉的問題。




很多人看到最近一些家用RP機台很便宜,都想說買一台就可以在家自己生產套件了,但作這種美夢的人都忽略了前面還有好多個難關,光是畫3D其實就不是人人都會的,還有耗材成本也不便宜,[自己輸出一整台模型]的費用都不知道會是[買現成套件]的幾倍貴

然後是低階家用機台的精密度不可能很高,所以每個階層差距很大紋路瑕疵就會很清楚,我之前找過小工作室問過,他就只能作到每層0.5mm;但是這次找的專業廠商,我圖上畫的只有0.05mm的條紋就都能作出來了...這種商用高階機台輸出的每層是"5條"厚度,已經接近是目前機器的極限了,但是作出來的表面瑕疵依然比300號砂紙刮過還深,不是一般玩家可以接受直接噴漆的程度的....

試想,買了一台機器回家自己輸出一整台MG等級的機器人模型,可是成本價錢比你去市面上塑膠套件貴很多倍,然後[每一塊零件所有的表面],全部都要自己打磨平整才能噴漆......這種方法我看不是美夢,反而根本是夢魘吧?!

所以才說距離人人都能買家用RP機台回家自己作模型的時代,還是要好多年的.....

別說RP(3D印表機)了,光是樂蘭那個3D雕刻機就是很好的例子,10幾年前就在雜誌上打廣告猛推,最近有了新改款又開始廣告,還是有人以為他是剛冒出來的[最新科技],顯示他的能見度與普及度依然是小眾中的小眾...不知道10年後能普及到什麼程度?!





不過這個1/350的飛彈發射箱大概也只有1.5cm大,下圖約是1/1大小




因為本身就有方格紋路可以干擾視覺判斷,所以縮成這麼小來看的時候肉眼幾乎看不出那些紋路瑕疵了,因此這東西直接輸出不經打磨就拿來用是還過得去啦



只是外圍厚度這邊,堆疊的紋路還是很明顯。還好這次的重點在側面,前後面的蓋板平面比較簡單,自己磨磨補補還可以...








作了這個案子才知道,外包RP真的也是有很多眉角要學的,光是檔案格式,轉檔方式,編排與報價,還有會不會破圖,連怎樣給檔案每家習慣都不一樣...一個外行人這樣摸索從3D檔案到作成實體,這過程還挺麻煩的






更不幸的是,電腦裡面可以任意複製作一堆出來爽,但是真的輸出成實體就是要等價交換的...






平均一個零件大概100多元成本呢(桌上這些還不是全部)




但是總歸來說還是因為缺乏經驗,所不知道廠商RP的一些習慣,這次給的檔案沒有事先指定哪一邊要比較乾淨,所以廠商幫我排的方式是以比較省錢(少階層)為優先,所以這東西作出來之後的[最清楚的面]就不是一定我想要的,例如發射架最清楚的面反而是會被擋住的,而沒有遮擋、很容易就會被看到的幾個面,卻都是有很明顯年輪階層的...

不過他的軟支撐材好像跟硬化的其實是同一種東西,只是在積層過中受到的能量不一樣,所以沒有完全硬化而已。實際上清起來感覺有3種硬度,完全硬化的主體,主體周圍約0.3~0.5mm的半硬化層,還有最外面的軟質彈性層這3種。

而且看起來堆疊的每一層的厚度其實可以作到很精準,但是單層的最外面輪廓線就不會是很整齊,公差的部分就是這樣產生的,所以廠商列出的參考數字是每層厚度0.05mm,但是公差有0.1mm;會有不一樣的兩種數字就是這道理吧?


一開始用手剝除的其實只有外層軟的,表面上附著那些半硬化層應該是因為在型體的邊界,有接收到一部分能量的效果而半硬化的,有明顯階層感的也就是這一層。而這一層其實硬度不高,大概就像巧克力一樣而已,只要將他仔細的挑掉/刮掉之後會發現,裡面還是有個堅硬平整的主體的。


比較不巧的地方是在於我這次作的東西又小又複雜,所以清起來非常麻煩





這些東西都才一個指甲大而已,真的是跟清化石一樣,要用刀尖跟牙籤等工具一點一點慢慢的掏才能整理出來...











彈箱模糊的幾個面也都要刮掉支撐材之後打磨,然後用細膠絲/銅絲追加缺失的肋條回去...















在雄3上面用的方法是剖兩條溝然後鑲入0.15mm銅線,比較能保證粗細一樣與保持一直線,但是雄2實在太窄了,想剖溝都很難,所以改用膠版切絲來貼...


作了這個的感覺是:

以前覺得0.3mm膠板很薄,現在卻非得用0.14才會覺得夠薄...
以前覺得0.3mm鑽頭好細,現在卻覺得0.15銅絲好粗....

船模真的是會讓人走火入魔





AFV給的40砲整顆作太大形狀也不對,金屬砲管也太粗,可是找遍市面上的40砲的金屬改套都沒有能用的,因為美軍船上用的40砲都有冷卻套筒,外觀上跟國軍的這型砲管差很多....








跑去找了尺寸比較接近的37砲套件來比看看,結果又發現那樣根本是弱到很沒力....真是兩難  ...
最後經過計算之後,我認為改用37砲零件雖然視覺上貧弱了些,但是尺寸還算是符合的,雖然無奈但也只能勉強接受。







其實之前作拉法葉也搞過這東西呢,可惜當時沒有複製下來,現在只好再辛苦一次







桅桿製作上找了很多自己拍的照片參考,不過原先想作成1108的,卻因為看錯一張照片,最後只好改作1103,可能在其他地方又造成考證矛盾也就不管了





我自己推估這上面兩層平台應該要有防滑砂,應該也要上成深灰色,只是找不到證據支持也沒見過有人這樣做,加上第二層現在的狀況根本也塗不到,所以就偷懶不作了


甲板也懶得遮噴,直接筆塗AV水漆,一如往常的感覺,筆塗神物




其實ACADEMY整個套件都是問題,不只是改成國軍的有毛病而已,即使作成原本的美軍式樣也還是錯了不少地方,而AFV CLUB也是用很敷衍的方式把他配成國軍款而已,製作上有諸多改造調整,實在懶得一一列出

而且就目前坊間的說法,成功級長寬尺寸與派里級也不相同,這點在我服役時曾經在船上的圖書櫃裡看過海軍發行的造艦技術刊物亦有提到,當初設計時考量台海環境因素計算出了3種與原本派里級略有差異的尺寸,而國軍挑了其中一套來用。

雖然我不記得詳細數字了,但肯定是與美軍原廠派里是不同的,所以這套件打從一開始你就不能對他認真,因為他就只能是 [看起來像] 1/350的成功級而已......

(雖然誤差數字在縮成1/350時很小,我個人是認為可以容許,不過不少船模職人可是很在意的,他們就連樹脂翻模縮水的比例都要嚴格估算呢)

































這次的製作幾乎從頭吐槽到尾,當時天天在噗浪上抱怨,現在也懶得再多打一次;反正就是東缺西缺作到歸覽趴火...塑膠件有問題,樹脂件有問題,蝕刻片有問題,說明書也有問題,到最後發現連水貼都沒給齊!!

還另外去買了國產某牌1/350海軍旗幟水貼要用...但是那組貼紙的大小讓我懷疑是不是1/72或1/144用的...  若以1/350來說,他給的艦首旗都比雙人床床單還大是怎樣?搞到多花錢又沒用上,最後還是從AFV CLUB的國軍潛艇水貼中殺肉來用.... (害得我又差點想自印水貼,印一批從2mm到10mm的國旗跟艦首旗....)

雖然是大家都說要支持國貨,但是我覺得某[導演]說的沒錯:我們應該挺好片,而不是盲目挺國片...所以啊,我們應該也挺好模型而不盲目挺國產(國軍題材)模型啊~~

因此我還是要扮黑臉的說,AFV CLUB這套件的整合開發實在不夠用心,各方面都不到位。

所以就苦了各位玩家啦,如果想把他作到像樣一點真的是很累人的啊!!
就連我自己
搞了老半天,也沒有辦法把所有錯誤都改正呀orz
